Комплект нагрузочный измерительный с регулятором рт-2048-02

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

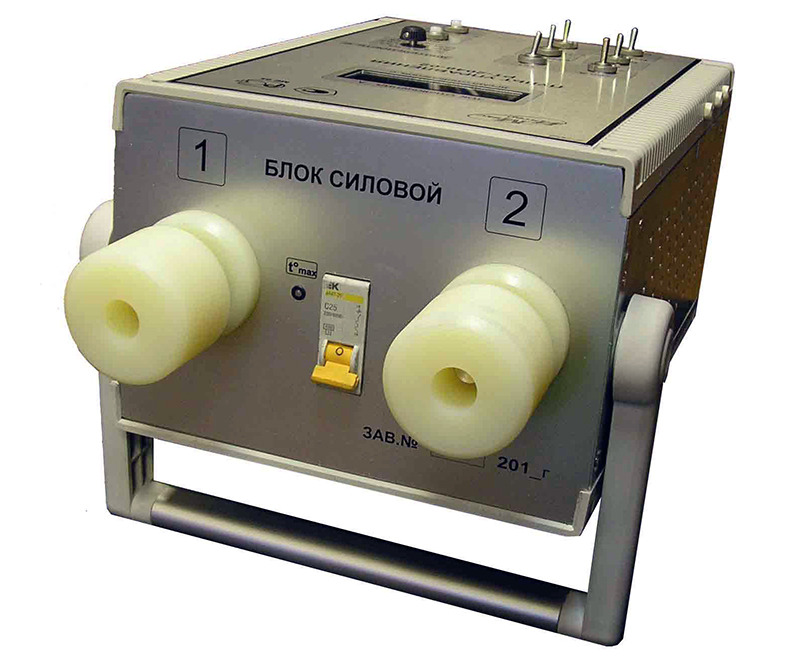

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект зарегистрирован в Госреестре РФ, регистрационный № 30777-05 (сертификат об утверждении типа средств измерения RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Диапазон измерения и регулирования силы тока: 20-2000 A
  • Диапазон задания и измерения длительности протекания тока в кратковременном режиме: 0.02-1.6 C
  • Приведенная погрешность измерения силы испытательного тока, % , не более: +/-5C
  • Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ, не более: +/ — 5%

Руководство по эксплуатации комплекта нагрузочного измерительного с регулятором рт-2048-02

Методика испытания расцепителей автоматических выключателей переменного тока с использованием нагрузочного комплекта с регулятором РТ-2048
